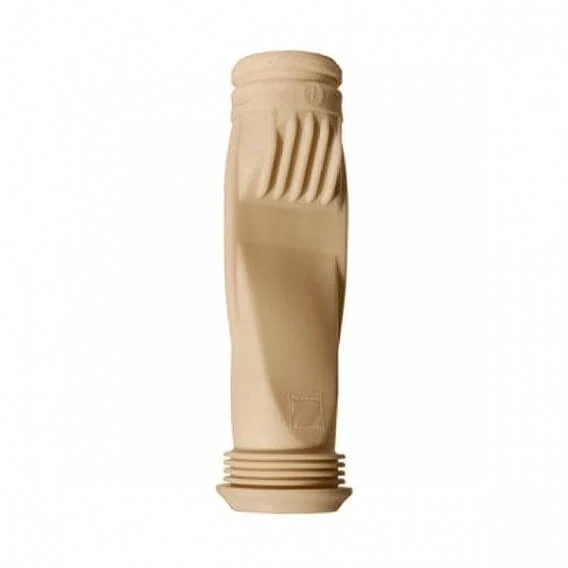

Diafram Zodiac Coperta II W81710P
5/5
- Sostituite il diaframma del vostro Manta II con questo ricambio ufficiale e ripristinate la massima capacità di aspirazione e le prestazioni del vostro pulitore automatico per piscine.
- I passaggi necessari per la sostituzione del diaframma sono descritti nel manuale del vostro Zodiac Manta II:
- Rimozione del diaframma:
- Afferrare il corpo del Manta II e sganciare la cassetta dal corpo. Estrarre la cassetta dal corpo del Manta II.
- Tenere il tubo esterno con una mano e svitare completamente la cassetta.
- Afferrare il diaframma ed estrarlo dalla cassetta.
- Estrarre il diaframma dal tubo interno senza rimuovere l'anello di ritegno sul diaframma.
- Regolazione del diaframma specifica per Manta II:
Se l'apertura della fessura del diaframma è troppo grande (più di 4 mm), senza che il diaframma si deteriori o si rompa, si può rimediare facendo uscire una costola del diaframma dalla cassetta. In questo modo si possono eliminare i problemi di efficienza: intasamento del pulitore, problemi di copertura della pulizia, ecc.
- Riassemblaggio del diaframma:
- Fissare il diaframma al tubo di prolunga interno. Se il diaframma è nuovo, non dimenticare di sostituire l'anello.
- Far scorrere la parte superiore del tubo di prolunga interno (estremità opposta al diaframma) nella parte inferiore della cassetta. Il diaframma deve aderire perfettamente al fondo della cassetta.
- Infilare nuovamente la parte inferiore della cassetta sul tubo di prolunga esterno del pulitore, senza stringere troppo.
- Reinserire la cassetta nel corpo e riavvitare il gruppo tubo di prolunga esterno/cassetta finché non è ben saldo.
Referencia fabricante W81710P
